一、 概述
目前國內紅棗烘干機處理大多采用土烘房或者通用型網帶式烘干機，土烘房干燥質量差，干燥不均勻，烘干時間長，勞動強度大，費工，費時，占場地，同時存在漏煙、污染、含硫量超標等問題，屬于淘汰設備。而通用型網帶式烘干機雖然解決了干燥不均勻，污染等問題，但由于沒有溫度、濕度的合理分布和自動調整與控制，既不能滿足紅棗烘干工藝對溫濕度的特殊要求，又不能將濕熱空氣的熱能合理充分利用，整個生產過程仍需人工控制和監測。普遍存在自動化程度低，產品質量不穩定，烘量小，能耗高等缺陷。
四川南充首創科技開發有限公司于2011年研制開發的全自動微機控制紅棗烘干生產線就是針對目前紅棗烘干設備存在的問題，憑借多年的烘干設備研制經驗，根據紅棗烘干的干燥曲線，利用現代電子計算機技術對紅棗烘干整個生產過程的系統集成。
一、CY系列全自動微機控制紅棗烘干生產線簡介
1、系統的組成

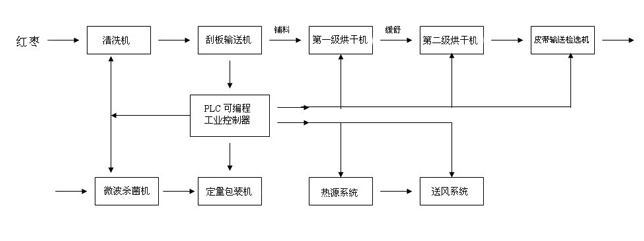

全自動微機控制紅棗烘干生產線由紅棗清洗機、上料機、一級烘干機、二級烘干機、皮帶輸送檢選機、微波殺菌機、定量包裝機、熱源、送風系統以及PLC可編程中央控制系統，其方框圖如下：
CY 系列全自動微機控制紅棗烘干生產線
1、工作過程
紅棗經篩選機分級篩選后進入清洗機，通過清洗、噴淋、風干。由布料機送入刮板式提升機的料斗中，刮板提升機把經清洗后的紅棗送入***級烘室中，烘室內的輸送鏈條帶動不銹鋼載料網帶把紅棗由頂層進料端水平運動到另一端并翻落在下一層的網帶上，又隨下一層網帶運動到另一端翻落到再下層的網帶上，這樣逐層運動到底層出口落在第二級烘干機上料斗中，同時分布在載料網帶下方的送風管網系統，按微機指令垂直向上、向下定量送不同溫度的熱風；分布在紅棗上部的排濕管網按微機指令適時啟動排濕，并按微機指令排去一部分，回用一部分。此時計算機自動啟動第二級烘干機的傳動裝置。刮板輸送機向第二級烘干機供料，經過類似***級烘干機的工作過程，烘干后的紅棗落入皮帶輸送檢選機，計算機又開始啟動皮帶輸送檢選機，經散熱、冷卻，人工檢選送入微波殺菌機、定量包裝機后裝箱送入庫房儲存。
在整個生產過程中，各個環節設備的啟動、停止、工藝參數的設定和修改，包括運行速度、溫度、濕度的檢測和控制、故障檢測、報警均由一臺PLC可編程工業控制器自動完成，同時系統還配置了計算機通訊接口，可接入微機進行遠程監控與管理。
